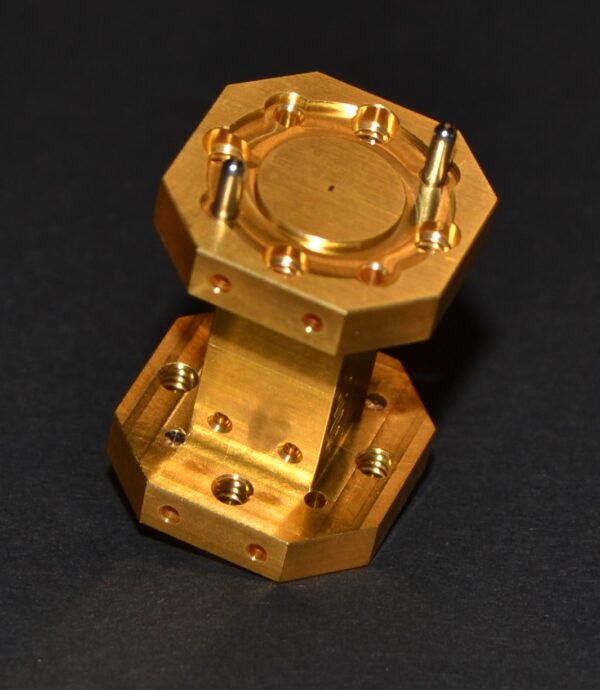

Filtre de guide d’ondes passe-haut

Nos filtres passe-haut à guide d’ondes mesurent 1″ de long et sont disponibles entre 50 GHz et 1700 GHz. Ils sont tous fabriqués à l’aide de la technologie des blocs « bloc divisé », ce qui les rend très précis, très robustes et protégés contre la flexion et la torsion. Grâce à cette technique de fabrication et à la dorure de toutes les surfaces, ils offrent des pertes de passage minimales et un excellent ROS. Les guides d’ondes sont fabriqués des deux côtés avec une bride UG387/U-M en standard, les demandes spéciales peuvent être prises en compte à tout moment. La fréquence de coupure respective peut être choisie librement.

Catégorie : Étiquettes : , , , , , ,

Description

Nos filtres passe-haut à guide d’ondes mesurent 1″ de long et sont disponibles entre 50 GHz et 1700 GHz. Ils sont tous fabriqués à l’aide de la technologie des blocs « bloc divisé », ce qui les rend très précis, très robustes et protégés contre la flexion et la torsion. Grâce à cette technique de fabrication et à la dorure de toutes les surfaces, ils offrent des pertes de passage minimales et un excellent ROS. Les guides d’ondes sont fabriqués des deux côtés avec une bride UG387/U-M en standard, les demandes spéciales peuvent être prises en compte à tout moment. La fréquence de coupure respective peut être choisie librement.

Caractéristiques

  • Fréquence: 50 GHz à 1700 GHz
  • Design robuste et élégant
  • Fabriqué en technologie de bloc divisé
  • faible perte d’insertion
  • excellent ROS

Applications

  • Applications de mesure de haute précision
  • Mesure et instrumentation
  • Filtrage, séparation des bandes latérales

Spécifications

Désignation du guide d’ondes Fréquence [GHz] S21 typ. [dB] S11 typ. [dB] Numéro de pièce
WR 15 50-75 0,13 <-25 00001685
WR 12 60-90 0,13 <-25 00001686
WR 10 75-110 0,15 <-25 00001687
WR 8 90-140 0,25 <-25 00001688
WR 6.5 110-170 0,38 <-25 00001689
WR 5.1 140-220 0,55 <-25 00001690
WR 3.4 220-330 0,75 <-20 00001691
WR 2.2 330-500 1,2 <-20 00001692
WR 1.5 500-750 1,8 <-20 00001693
WR 1 750-1100 3 <-20 00001694
WR 0.65 1100-1700 4,5 <-20 00001695

Diagramme

Guide d’ondes de perte d’insertion WR6.5
Guide d’ondes de perte d’insertion WR6.5

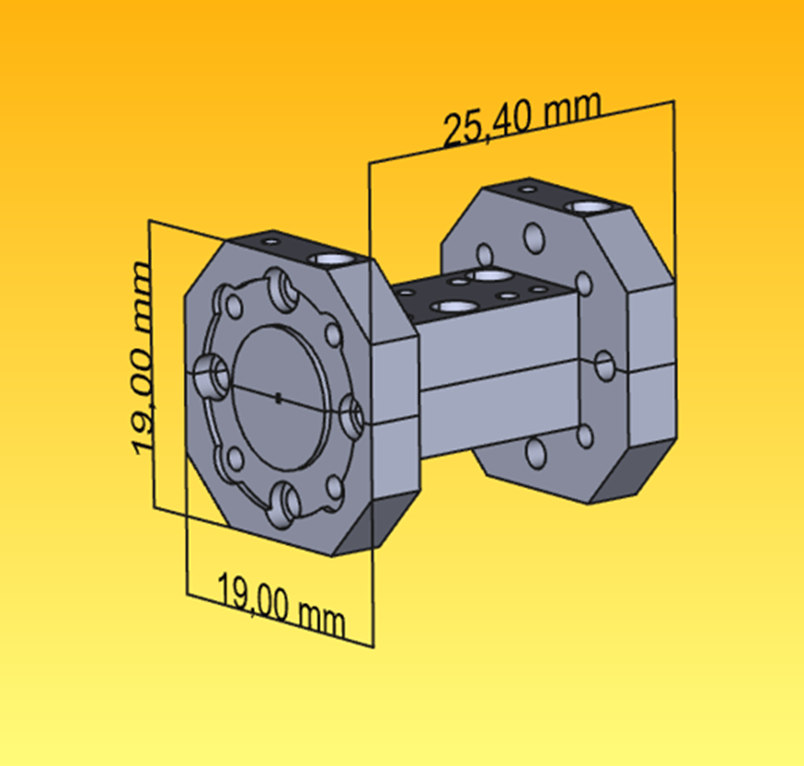

Dimensions mécaniques
Dimensions mécaniques

Sur demande, nous sommes heureuses de fournir le modèle .stp

En plus de nos produits standard, chaque composant peut être personnalisé pour répondre à vos besoins spécifiques.
Nous sommes heureux de mettre en œuvre des goupilles d’indexation et des brides modifiées sur demande. Nos composants de guide d’ondes sont tous fabriqués et assemblés dans le cadre d’une coopération franco-allemande. Vous pouvez acheter tous nos produits directement en Allemagne ou en France sans aucun détour.
