Description

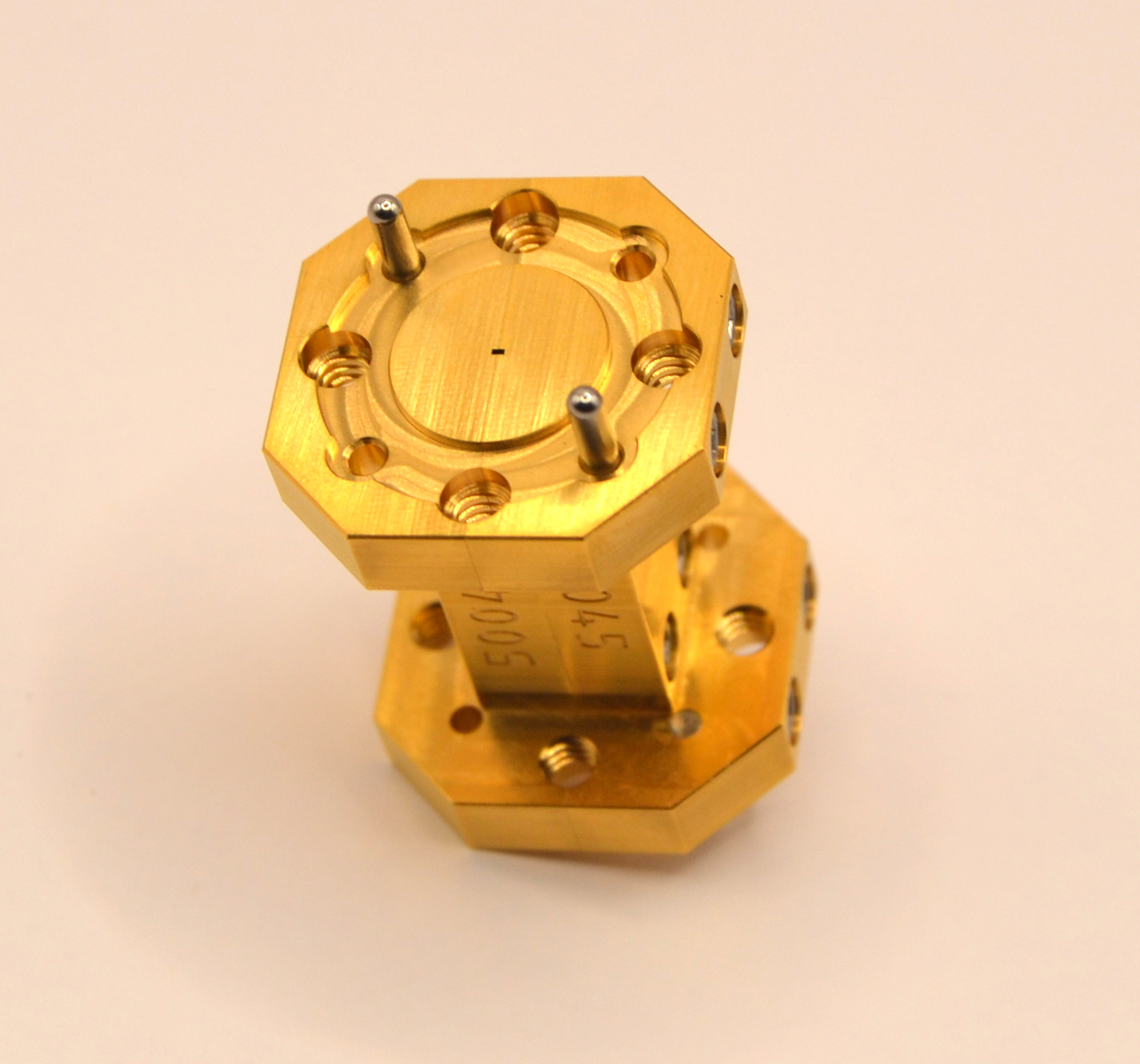

Nos Torsades de guide d’ondes à 90° ont une longueur de 1″ et sont disponibles entre 50 GHz et 1700 GHz. Ils sont tous fabriqués à l’aide de la technologie des « bloc divisé », ce qui les rend très précis, très robustes et protégés contre la flexion et la torsion. Grâce à cette technique de fabrication et au placage d’or de toutes les surfaces, ils offrent des pertes d’insertion minimales et un ROS vraiment excellent.Les guides d’ondes sont équipés de brides UG387/U-M des deux côtés en standard, les demandes spéciales peuvent être prises en compte à tout moment.
Caractéristiques
- Fréquence: 50 à 1700 GHz
- Design robuste et élégant
- Fabriqué en technologie de bloc divisé
- faible perte d’insertion
- excellent ROS
Applications
- Applications de mesure de haute précision
- Mesure et instrumentation
Spécifications
| Désignation du guide d’ondes | Fréquence [GHz] | S21 typ. [dB] | S11 typ. [dB] | Numéro de pièce |
|---|---|---|---|---|
| WR 15 | 50-75 | 0,13 | <-25 | 1573 |
| WR 12 | 60-90 | 0,14 | <-25 | 1574 |
| WR 10 | 75-110 | 0,16 | <-25 | 1575 |
| WR 8 | 90-140 | 0,25 | <-25 | 1576 |
| WR 6.5 | 110-170 | 0,35 | <-25 | 1577 |
| WR 5.1 | 140-220 | 0,4 | <-25 | 1578 |
| WR 3.4 | 220-330 | 0,7 | <-25 | 1579 |
| WR 2.2 | 330-500 | 1,2 | <-20 | 1580 |
| WR 1.5 | 500-750 | 2,1 | <-20 | 1581 |
| WR 1 | 750-1100 | 3,5 | <n/a | 1582 |
| WR 0.65 | 1100-1700 | 5 | <n/a | 1583 |
Diagramme
En plus de nos produits standard, chaque composant peut être personnalisé pour répondre à vos besoins spécifiques.
Nous sommes heureux de mettre en œuvre des goupilles d’indexation et des brides modifiées sur demande. Nos composants de guide d’ondes sont tous fabriqués et assemblés dans le cadre d’une coopération franco-allemande. Vous pouvez acheter tous nos produits directement en Allemagne ou en France sans aucun détour.
