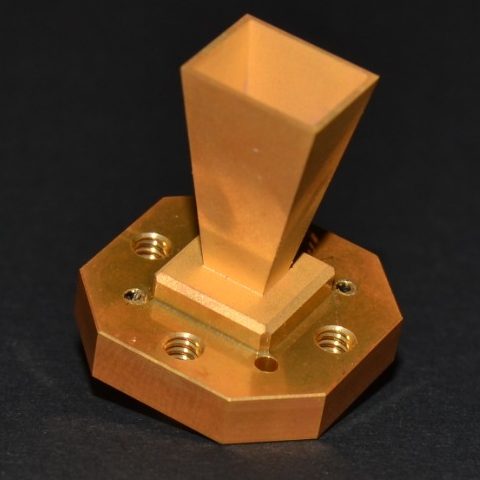

Antennes cornet à gain standard 20 dBi

Nos antennes à gain standard sont disponibles entre 50 GHz et 1700 GHz. Les antennes sont alignées et fabriquées avec une grande précision et délivrent un gain d’antenne très prévisible. En raison de la façon dont ils sont fabriqués, ils sont très robustes, mais aussi extrêmement légers. Nos antennes sont équipées d’une bride UG387/U-M, la surface est entièrement dorée.

Description

Nos antennes à gain standard sont disponibles entre 50 GHz et 1700 GHz. Les antennes sont alignées et fabriquées avec une grande précision et délivrent un gain d’antenne très prévisible. En raison de la façon dont ils sont fabriqués, ils sont très robustes, mais aussi extrêmement légers. Nos antennes sont équipées d’une bride UG387/U-M, la surface est entièrement dorée.

Caractéristiques

  • Fréquence: 50 GHz à 1700 GHz
  • Gain de 20 dBi
  • Polarisation linéaire
  • Design robuste et élégant
  • très léger
  • excellent ROS

Applications

  • Applications de mesure de haute précision
  • Modules d’émission et de réception
  • Mesure d’antenne
  • Measure over the air
  • Communications

Spécifications

Désignation du guide d’ondes Fréquence [GHz] 3 dB BW E-Plane [°] 3 dB BW H-Plane [°] Sidelobes E-Plane [dB] Sidelobes H-Plane [dB] Return Loss typ. [dB] Numéro de pièce
WR 15 50-75 14 15 -10 -25 -25 1626
WR 12 60-90 14 15 -10 -28 -25 00001627
WR 10 75-110 16 17 -10 -25 -25 00001628
WR 8 90-140 16 17 -12 -25 -25 00001629
WR 6.5 110-170 17 18 -13 -20 -20 00001630
WR 5.1 140-220 15 16 -13 -20 -20 00001631
WR 3.4 220-330 13 14 -10 -25 -20 00001632
WR 2.2 330-500 13 14 -11 -25 -20 00001633
WR 1.5 500-750 n/a n/a n/a n/a -20 00001634
WR 1 750-1100 n/a n/a n/a n/a -20 00001635
WR 0.65 1100-1700 n/a n/a n/a n/a n/a 00001636

Diagramme

Antenna Gain and Pattern WR6.5 20 dBi (simulated)
Antenna Gain and Pattern WR6.5 20 dBi (simulated)
Antenna Gain and Pattern WR6.5 20 dBi (simulated)
Antenna Gain and Pattern WR6.5 20 dBi (simulated)

Sur demande, nous sommes heureuses de fournir le modèle .stp

En plus de nos produits standard, chaque composant peut être personnalisé pour répondre à vos besoins spécifiques.
Nous sommes heureux de mettre en œuvre des goupilles d’indexation et des brides modifiées sur demande. Nos composants de guide d’ondes sont tous fabriqués et assemblés dans le cadre d’une coopération franco-allemande. Vous pouvez acheter tous nos produits directement en Allemagne ou en France sans aucun détour.
